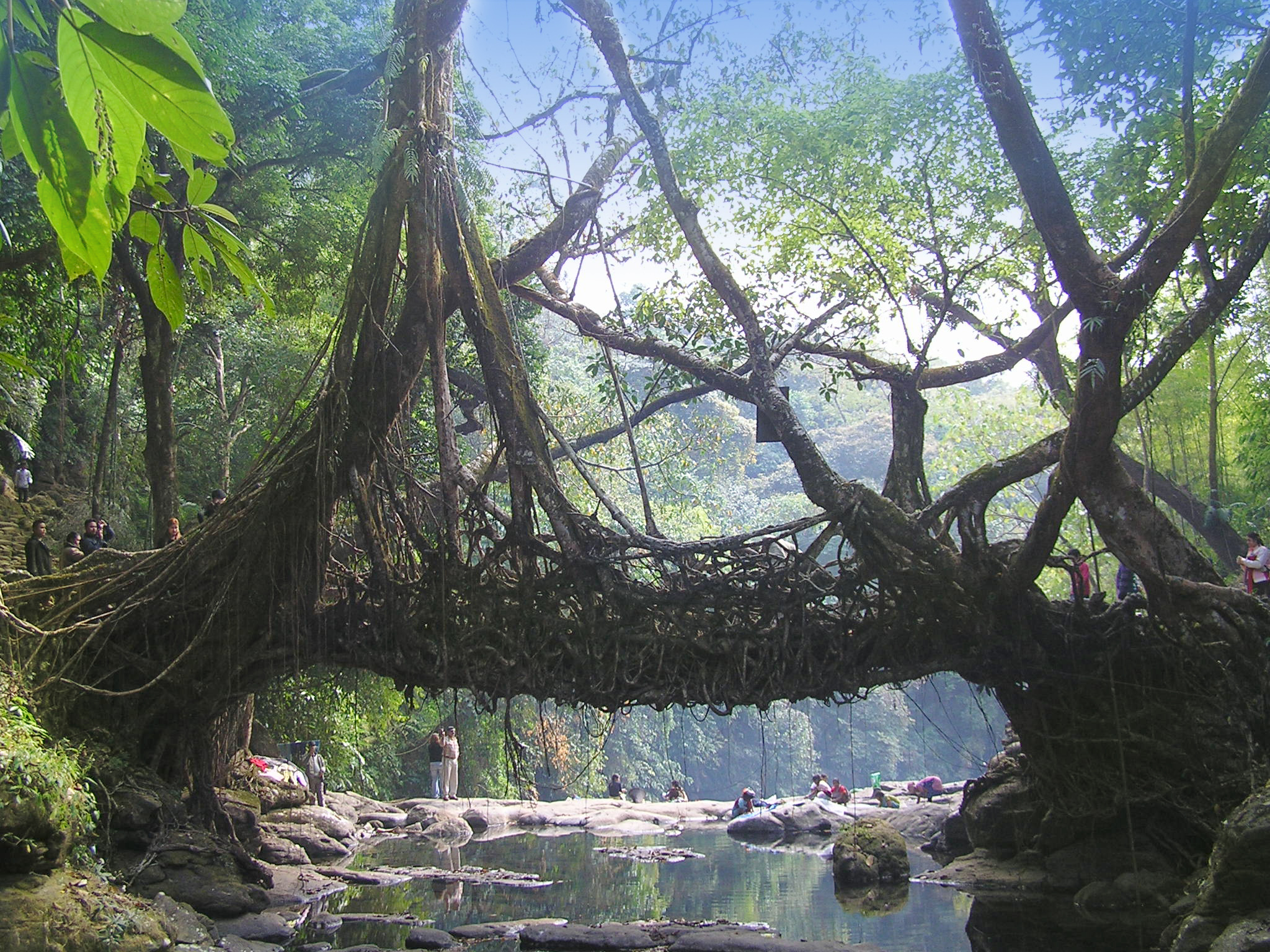

Organobridge – Bionisch konzipierte Leichtbaubrücke

Das Ziel der Forschungsarbeit “Bionisch konzipierte Composite-Leichtbaubrücke für Fußgänger – ORGANOBRIDGE”, ist die Entwicklung einer Brücke nach bionischen Konstruktionsprinzipien in Kooperation mit der Fachhochschule Primasens (IKW), Fa. FIBER-TECH Construction GmbH, Fa. Wölfel beratende Ingenieure und Pohl Architekten. Die Brücke soll im Webverfahren  in Faserverbundbauweise, mit einer neuartigen Fertigungsmethodik bewerkstelligt werden soll. Als Grundlage zu diesem Top-Down Prozess wurden in der Methodik ” Pool Research”( VDI 6226) zunächst allgemein die natürlichen Verzweigungen an ausgewählten Dicotyledonen, Monocotyledonen, Sukkulenten und Kakteen untersucht und bewertet. In einem weiteren Schritt wurden ausgewählte Verbindungen auf ihre Innere Strukturierung hin untersucht, aus welchen sich der morphologische Aufbau der biologischen Faserbündel und Grundsätze ihrer Verzweigungen ableiten lassen. Auf Grundlage dieser Erkenntnisse wurden drei verschiedene bionische Konstruktionsprinzipien für Verzweigungen erarbeitet.

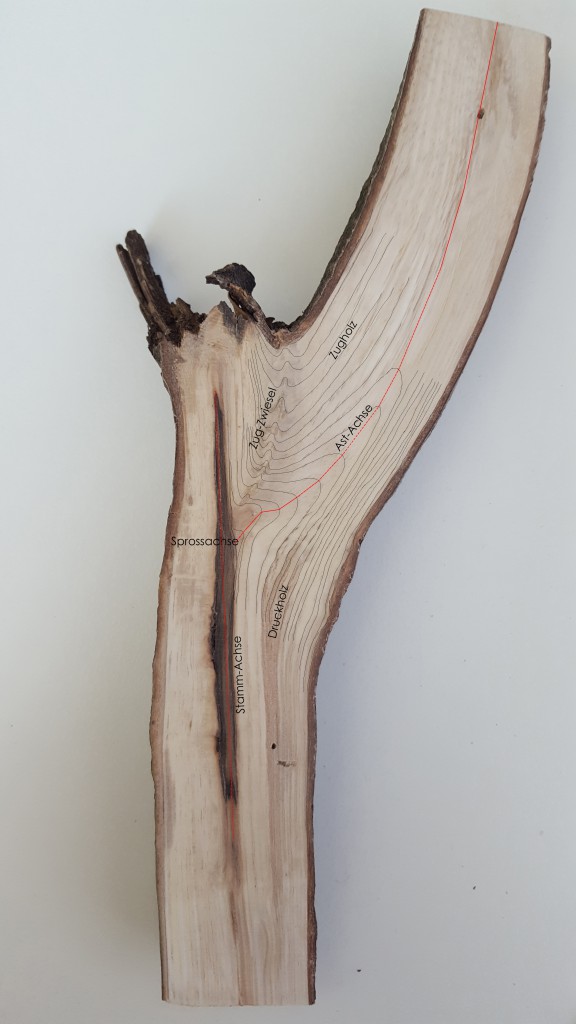

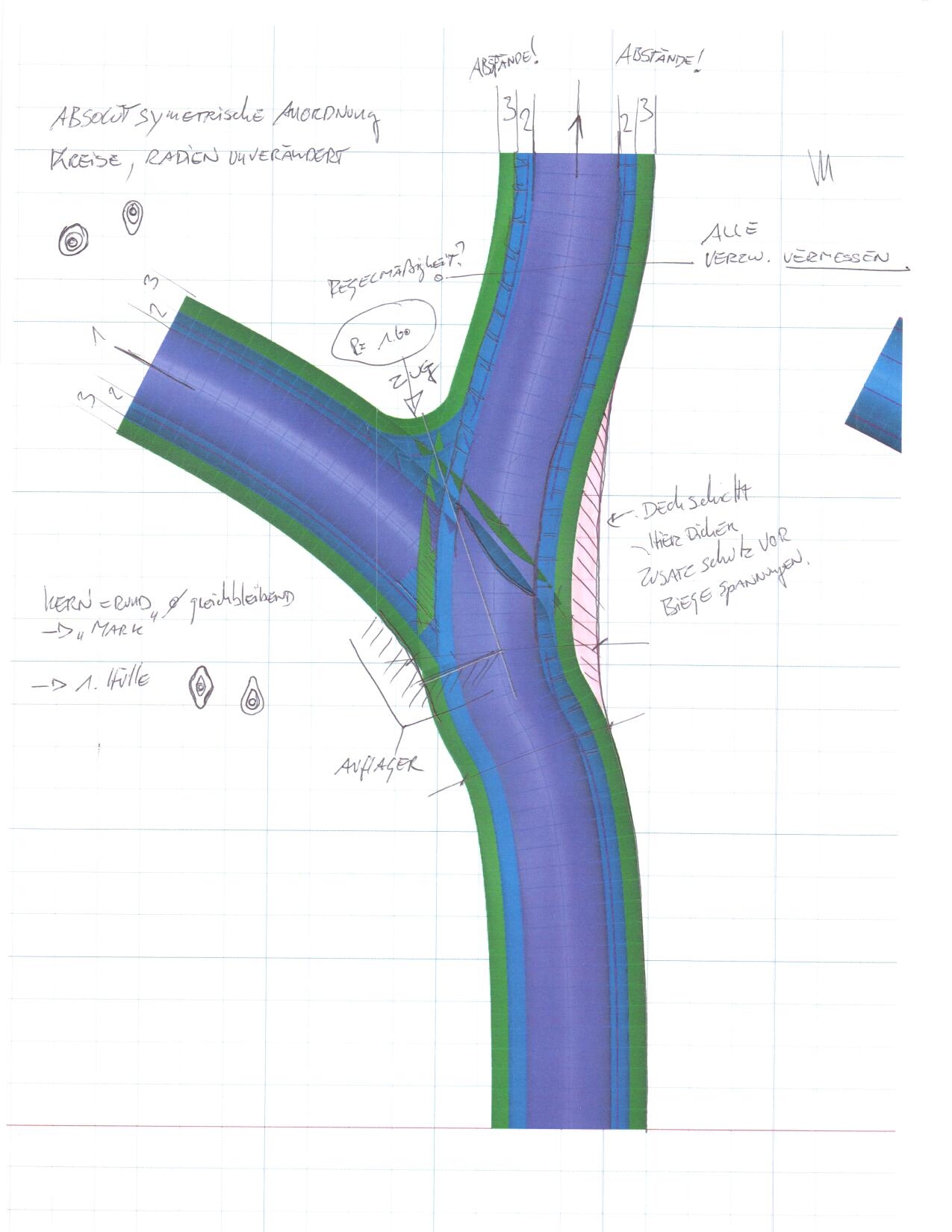

Technische Verzweigung nach dem Konstruktionsprinzip der Dicotyledone mit Sekundär-Wachstum

Aus der Analyse der Morphologie bei Dicotyledonen ergibt sich ein mehrschichtiges System, bei welchem jede Schicht spezifische Aufgaben übernimmt, die je nach Gewebeart und Geweberichtung unterschiedlich ausgelegt ist. Bei diesem System wird wie bei Tragwerken in Haupt- und Neben- träger unterschieden. Der Hauptträger soll einen Kern besitzen, welcher von Anfang bis Ende des Trägers durchläuft. Dieser Kern wird mit einer zweiten Schicht , einer Anschlussschicht umwoben, aus welcher die Nebenträger hevorgehen.   Um ein Ausbrechen der Hauptträger zu vermeiden, werden die Nebenträger nicht am Kern befestigt. Die Dritte Schicht umhüllt das gesamt System. Sie ist verantwortlich für die homogene Kräfte- sowie Schwingungs-Verteilung im Bauwerk und auch an der Oberfläche der Konstruktion.



Technische Verzweigung nach dem Konstruktionsprinzip der Dicotyledone mit ungewöhnlichem Sekundär-Wachstum, nach dem System der Säulenkakteen

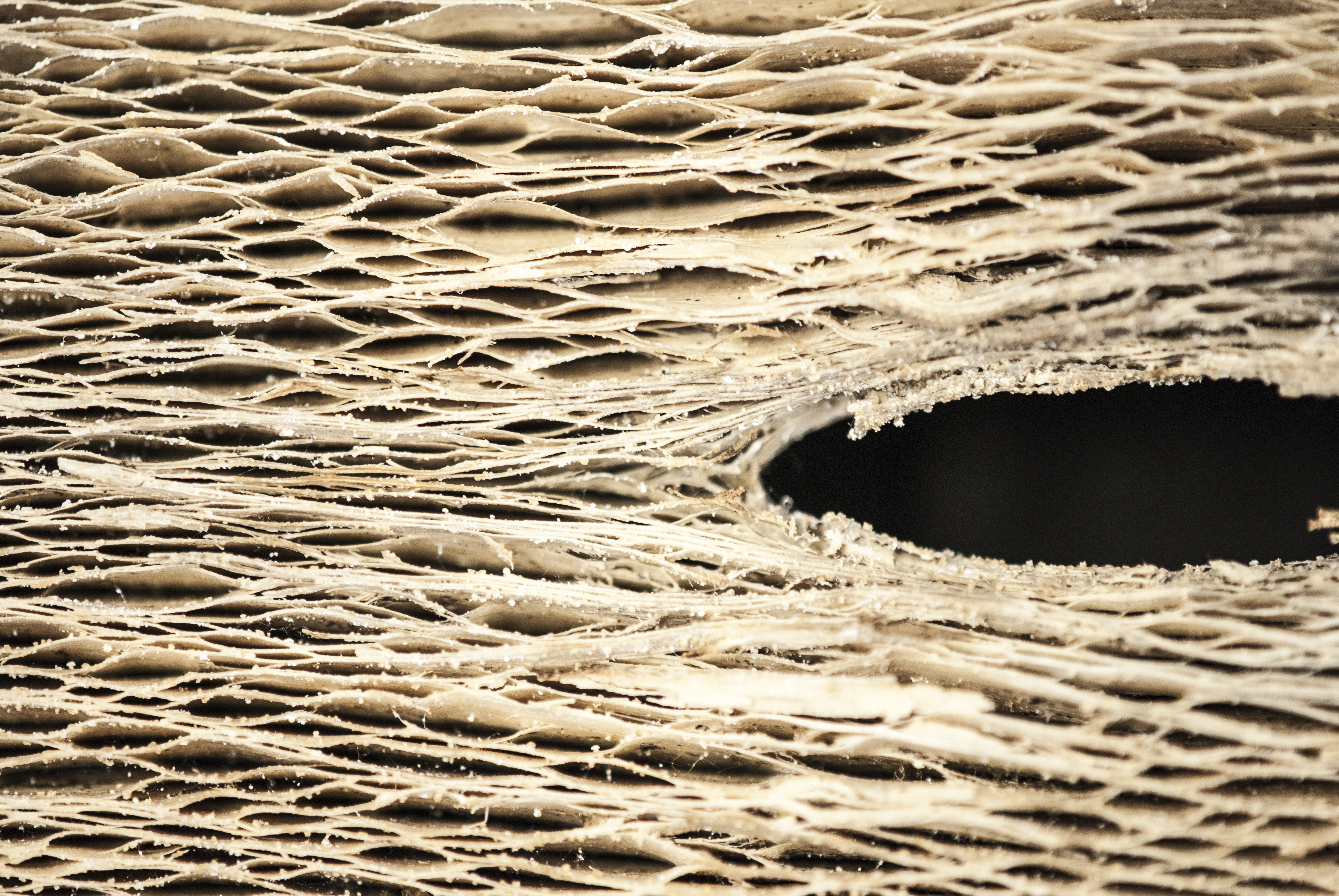

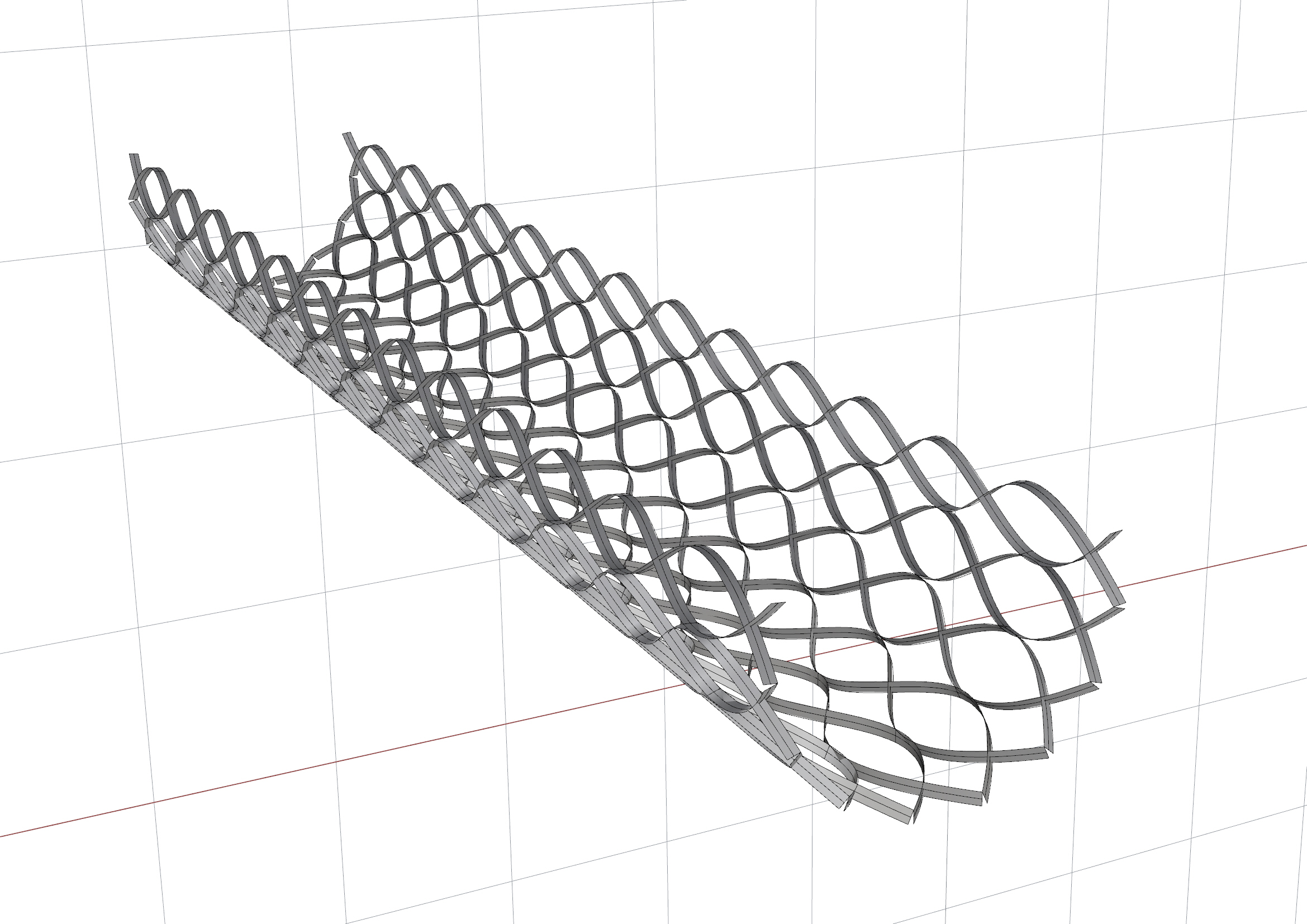

Bei diesem Konzept sind die Säulenkakteen als Vorbild eingesetzt. Wie beim vorherigen Konzept wird auch hier in Haupt- und Nebenträger unterschieden. Für diese Konstruktionsart würde ein zweischichtiges System ausgebildet werden. Der Kern der Träger soll aus axial verlaufenden, mit ineinander verwobenen Fasern bestehen, welche durch  45° helical angeordnete Fasern verbunden sind. In dieser ersten Schicht sollen die Nebenträger am Kern des Hauptträgers verwoben werden. Die zweite Schicht dient wieder als Deckschicht, bzw. Schutzschicht und erbringt die homogene Verteilung der eingeleiteten Kräfte. Diese Schicht soll aus axial und radial Fasern bestehen, welche an Verzweigungsstellen entsprechende Unterstützungsbereiche (Unterstützung und Kräfte-Aufnahme für Verzweigungen) ausbilden.



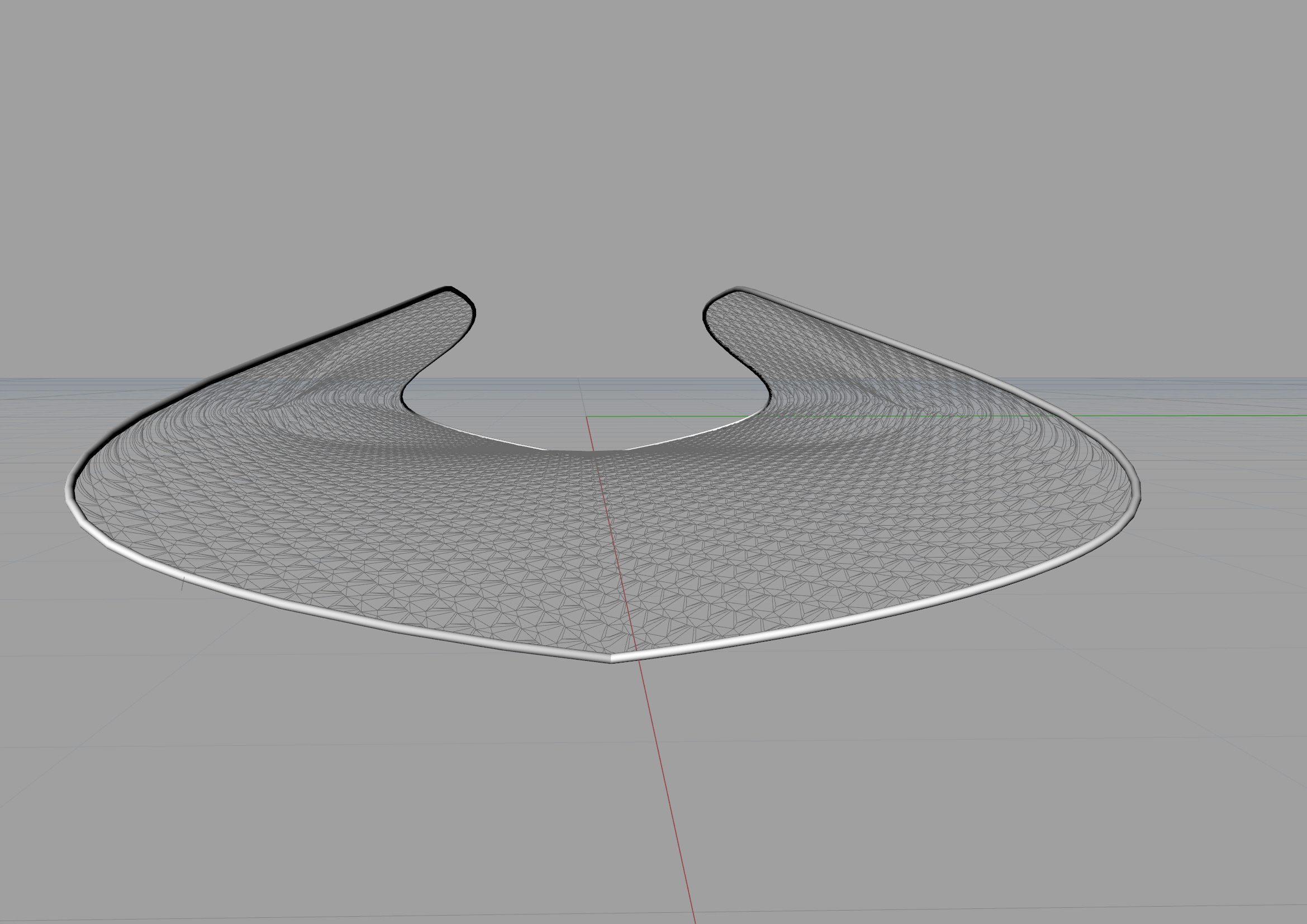

Technische Verzweigung nach dem Konstruktionsprinzip der Dicotyledone mit ungewöhnlichem Sekundär-Wachstum, nach dem System der Blattkakteen

Das zweite Konzept könnte nach dem System der Blattkakteen entwickelt werden und ist vom Blattskelett der Opuntie abgeleitet. Bei diesem Ansatz wird in primäre, sekundäre und tertiäre Strukturen unterschieden. Diese differenzieren in Länge,  Anzahl der Schichten und in der Höhe.

Der Aufbau jeder Schicht besteht aus mehreren übereinander angeordneten Leitbündeln, welche über  Gewebe miteinander verbunden sind. Diese Schichten verlaufen parallel zueinander und sind ebenfalls über Gewebe verbunden. Die Aufgabe der Primärstruktur ist die Ableitung der Lasten in den Hauptwuchskörper und die Verteilung von Nährstoffen an die anschließenden Blätter und Früchte. Primäre Bündel besitzen die maximale Höhe im Vergleich zu den restlichen Bündeln. Sekundärbündel sind im Vergleich weniger hoch, kürzer und bestehen aus einer Schichtung ≤ 3. Diese Bündel gehen aus den Primärbündeln hervor und bilden Verzweigungen zwischen den einzelnen primären. Die tertiären Bündel nochmals in der Höhe reduziert bilden die kleinsten Verzweigungen zwischen Primär- und Sekundär- Bündeln. Sie füllen die Zwischenräume und tragen die kleineren Lasten in der Fläche ab.





Für nähere Informationen zum Forschungsprojekt stehen wir Ihnen gerne zur Verfügung:

Prof. Göran Pohl: gpohl@htwsaar.de

B2E3-Institut Johannes Höning:  johannes.hoening@htwsaar.de

Erster NABU Info-Pavillon steht

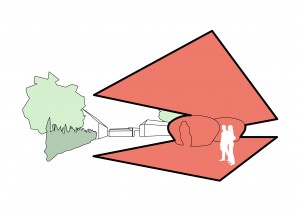

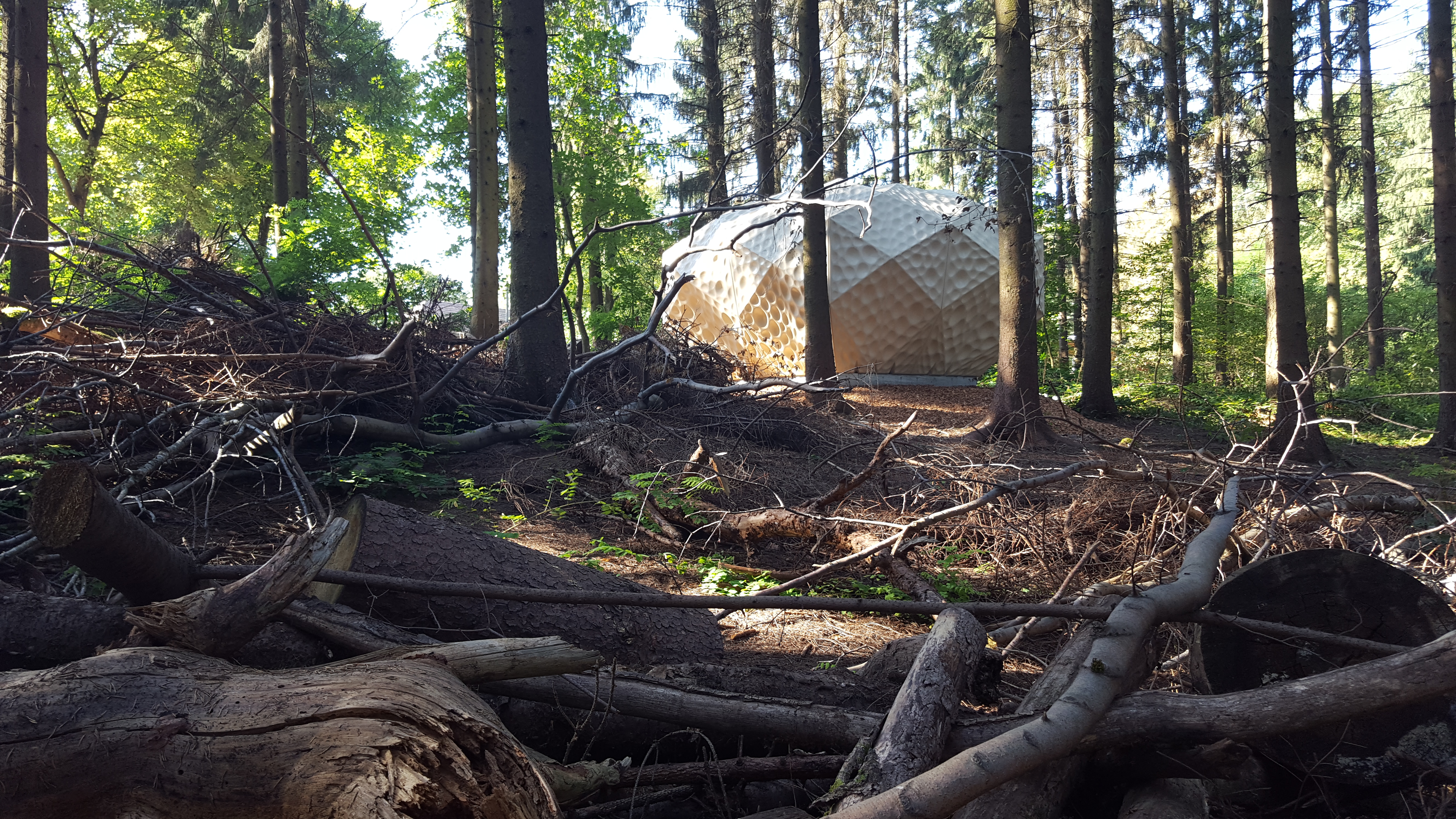

Der erste von drei morphogenetischen Info-Pavillons steht am Standort
Scheune Neuhaus, Saarbrücken – Von der Heydt.

Im Zuge des Forschungsprojektes TOTHOLZ_FS, einem Teilprojekt des NABU-Besucherzentrums,wurde in zusammenarbeit mit dem Naturschutzbund Saarland, Fa. FIBER-TECH Construction GmbH, Fa. Programming Architecture und dem Fachbereich Bauingenieurwesen, drei morphogenetische Pavillons in Faserverbundbauweise entwickeltDas erste Ergebnis ist nun im Urwald am Standort Scheune Neuhaus in Saarbrücken – Von der Heydt realisiert worden.

Die Pavillons wurden nach biologischen Vorbildern entwickelt. Als Leitbild für den Entwurf dienten primär, die natürliche Faltung von Blättern sowie sekundär, makro- bzw. mikro-strukturelle Erkenntnisse von Faserverbundwerkstoffen der Natur am Beispiel Holzzellen, im Querschnitt von Zugholz. Jedes der Elemente ist mehrfach gefaltet und weist in den ebenen Flächen aussteifende Vertiefungen, ähnlich Sicken auf, welche sich an der natürlichen Verteilung von Holzzellen in Zugholz orientiert. Durch diese bionische Optimierung konnte ein geringerer Materialeinsatz und leistungsfähigeres Bauteil entwickelt werden. Die Tragstruktur ist in das Bauteil integriert, sodass keine zusätzliche Unterkonstruktion notwendig ist.

Der Aufbau der Elemente wurde zusammen mit Studenten in einem 2 tägigen Workshop durchgeführt. Diese konnten hierbei neue Fertigkeiten erlernen und erfahren, dass an einem experimentellen Bauwerk nicht immer Sonderlösungen, aber Improvisationstalent gefragt sind. Jeder der Pavillons besteht jeweils aus 9 Einzelelementen (je ca. 65 Kg) und einem Türelement (ca 300 Kg) mit einem Gesamtgewicht von ca. 885 kg.



Für nähere Informationen zum Forschungsprojekt stehen wir Ihnen gerne zur Verfügung:

Prof. Göran Pohl: gpohl@htwsaar.de

B2E3-Institut Johannes Höning:  johannes.hoening@htwsaar.de

“Natur trifft Architektur”, Eröffnung Sonderausstellung Bionicum Nürnberg

Am 6.12.2016 um 14:00 wird im Bionicum, Tiergarten Nürnberg, unterstützt vom bayrischen Landesamt für Umwelt, die Ausstellung zum Thema  ”Natur trifft Architektur” eröffnet. Dort werden zahlreiche Exponate ausgestellt, unter anderem ein Modell des Bowooss Pavillons, sowie interaktiv erfahrbare Phänomene rund um das Thema Bau-Bionik.

Zu verschiedenen Exponaten wird es Fachvorträge geben und im Anschluss die Möglichkeit zum direkten Gespräch.

Bei Fragen zur Veranstaltung stehen wir gerne per Mail zur Verfügung, bzw. über das Bionicum selbst unter u.a. Adressdaten:

Museumspädagogik Bionicum
Bayer. Landesamt für Umwelt
T
iergarten Nürnberg
A
m Tiergarten 30
9
0480 Nürnberg                                                                                                                 www.bionicum.de

B2E3-Institut Johannes Höning:  johannes.hoening@htwsaar.de

NABU-Besucherzentrum

Entwicklung eines Besucherinformationszentrum (BIZ) des Naturschutzbund Deutschland, Landesverband Saarland e.V. zur Errichtung eines „Morphogenetischen Informationszentrums des NABU“ im Saarland, im Rahmen des BBV-Projektes (Bundesprogramm Biologische Vielfalt) „Alt- und Totholzbiozönosen im Saarland“.

Im Rahmen des Vorhabens „Entwicklung und Förderung von Alt- und Totholzbiozönosen durch eine nachhaltige Bewirtschaftungsstrategie in saarländischen Forstbetrieben“, des NABU Landesverbandes Saarland e.V., soll ein „morphogenetisches Umweltzentrum“ entwickelt werden. Dieses Zentrum hat den Zweck, die Besonderheiten der Saarländischen Wälder mit ihrer einzigartigen Flora und Fauna zu präsentieren. Besonders das Thema der Forschungsleistung des NABU, die Alt- und Totholzbiozönosen, verspricht faszinierende Einblicke in die biologische Vielfalt unseres Lebensraums. Das „Morphogenetische Informationszentrum des NABU“ wird inhaltlich und im abstrahierten Design den evolutiven Charakter der Alt- und Totholzbiozönosen thematisieren und so alle Sinne der Besucher schärfen. Derzeit wird ein morphogenetisches Design entwickelt, welches unter Verwendung nachwachsender Rohstoffe (Holz) die Morphologie von Bäumen bzw. der holzbewohnenden Insekten abstrahiert. Merkmale der ökologischen Minimalenergie-Bauweise werden bei diesem Vorhaben auf „natürliche“ Weise berücksichtigt.

Geplant ist, das morphogenetische Umweltzentrum  in unmittelbarer Nachbarschaft des Zentrums für Waldkultur im Urwald im Saarforst zu errichten.

Die vom B2E3 Institut gewonnenen Erkenntnisse der Bionik werden abstrahiert und transformiert und auf die Funktion und Gestaltung des NABU-Vorhabens umgesetzt.

Eine große Rolle spielt dabei das Nachhaltigkeitskonzept, das die Themenstellung des Vorhabens in allen Bereichen integrativ in den Mittelpunkt stellt.

Die Arbeiten des B2E3 Institut sind derzeit in vollem Gange. Die ersten Ergebnisse versprechen, dass der NABU im Saarforst ein spannendes Zentrum über die biologische Vielfalt erhält.





Weitere Informationen zum Vorhaben >>



Baubionik-Buch

Gemeinsam mit dem Biologen Werner Nachtigall publiziert Göran Pohl des Instituts B2E3 die 2. Auflage des Baubionik-Buchs, das am 31. Oktober 2013 beim Springer-Verlag erscheint. Neben der Entwicklung und Erklärung von Baubionik und den Beziehungen zwischen Biologie, Bionik und Bauwerken werden Ideen und Herangehensweisen in Forschung und Lehre aufgezeigt – von der biologischen Inspiration über die Abstraktion bis hin zur Umsetzungsidee.

Details zum Buch sowie ein
“Free-Preview” finden Sie auf der Seite des Verlags >>



Projektleitertag Forschung

Am 26. September 2013 fand der 10. Projektleitertag an der htw saar statt. Im Rahmen dieser Tagung stellten die Professorinnen und Professoren ihre Forschungsanträge für die hochschulinterne Initialförderrunde vor. Das Publikum bekam somit ein breitgefächertes Programm von interdisziplinären Kurzvorträgen geboten, die es schließlich sogar zu evaluieren galt.

In diesem Jahr wurde die Vorstellung neuer Anträge zum ersten Mal mit einer Posterpräsentation der bereits geförderten Projekte aus den beiden vergangenen Jahren ergänzt. Das Institut B2E3 war hierbei mit den beiden Forschungsprojekten “Grundlagenstudie zu Folgenutzungen auf dem Gelände des Bergwerks Saar, Halde Duhamel” und “Strukturleichtbau in der Architektur und im Design” vertreten.

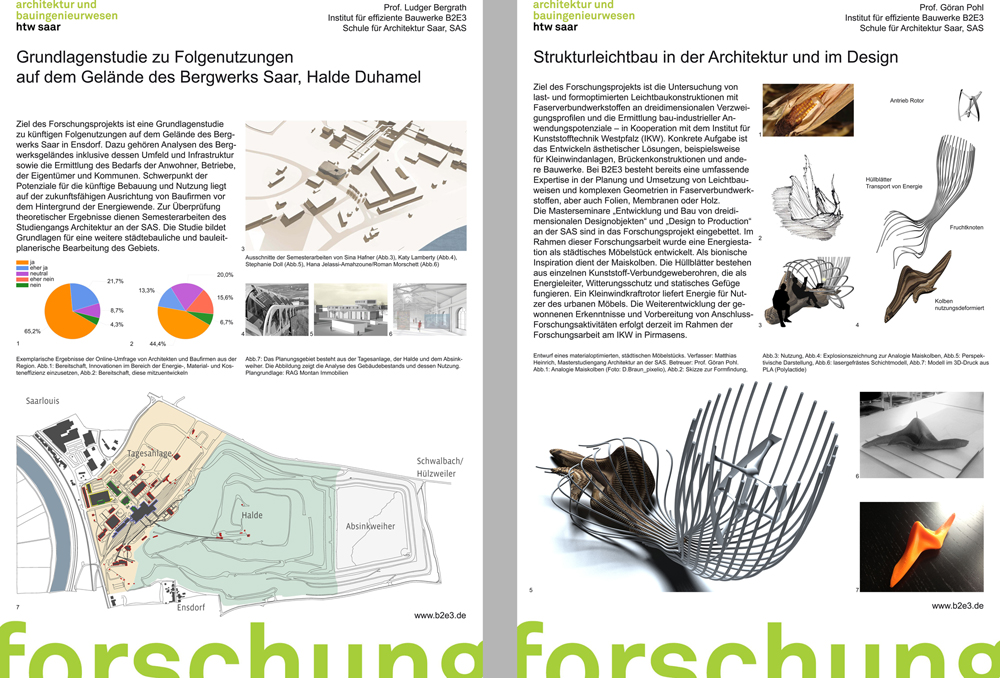

Die beiden Poster zum Download:
Poster Grundlagenstudie (PDF 1,8 MB  DIN A1) >>
Poster Strukturleichtbau (PDF 3,8 MB DIN A1) >>

Weitere Informationen zu den beiden Projekten >>



VDI-Richtlinie Bionik

Am 27. September 2012 gab der Richtlinienausschuss unter dem Vorsitz von Prof. Göran Pohl (Institut B2E3) der VDI-Richtlinie 6226 Bionik – Architektur, Ingenieurbau, Industriedesign den letzten Schliff. Jetzt wird der Gründruck der Richtlinie veröffentlicht.

Die Richtlinie ist Teil eines Bionik-Richtlinienprojekts mit insgesamt sieben Richtlinien, das die Umsetzung bionischer Entwicklungen in die technische Anwendung ermöglichen oder vereinfachen soll. Das Projekt ist von der Deutschen Bundesstiftung Umwelt (DBU) gefördert.

Ziele der VDI-Richtlinie 6226 Bionik – Architektur, Ingenieurbau, Industriedesign – sind es, im allgemeinen Arbeitsprozess von Architekten, Bauingenieuren und Industriedesignern die Verfahren und Methoden des Wissenschaftsbereichs der Bionik zu beschreiben und zu ergänzen und die Integration weiterer Fachgebiete im Planungs- und Entwicklungsprozess der Bionik zu fördern.

Die Richtlinie erklärt die wichtigsten Begriffe, erläutert Vorgehen des bionischen Arbeitens und dessen Potenziale und belegt dies an exemplarischen Projekten aus Forschung und Praxis. So ist unter anderem der Sommerpavillon Bowooss des Instituts B2E3 an der HTW als Referenz in der Richtlinie aufgenommen.

Weiterführende Links:
VDI-Richtlinienübersicht Bionik
BOWOOSS – Sommerpavillon



BOWOOSS in Luxemburg

Das Interesse für den BOWOOSS-Pavillon geht über Deutschlands Grenzen hinweg: Die Revue Technique – eine luxemburgische Zeitschrift für Architekten, Ingenieure und Unternehmer – hat zwei Seiten ihrer aktuellen Ausgabe BOWOOSS gewidmet.

Ausführlich erläutert der Artikel das Konzept des Forschungsprojekts BOWOOSS. Es werden Bilder des Pavillons in der Planung, der Fertigstellung und im realisierten Zustand gezeigt.



Der Artikel steht hier als PDF-Download zur Verfügung >>
Über einen externen Link geht es zur kompletten Ausgabe der Revue Technique >>



Hannover Messe 2012

BOWOOSS auf der Hannover Messe!

Vom 23.04. bis zum 27.04.2012 durfte sich das Forschungsprojekt BOWOOSS auf dem Messestand des Bionik-Kompetenznetzes BIOKON präsentieren.

Eine Bildschirmpräsentation, Modellstudien und ausliegendes Infomaterial luden dazu ein, mehr über das Projekt zu erfahren.

Das Interesse war groß und unsere beiden studentischen Projektmitarbeiter Annika André und Benjamin Bergmann erklärten, demonstrierten und beantworteten jede Frage.



Symposium B2E3

Am 10./11. Mai 2012 veranstaltete B2E3 Institut für effiziente Bauwerke am Campus Rotenbühl, Schule für Architektur Saar, ein Symposium für effiziente Architektur:

B2E3 Effiziente Architektur
- 2. BIONA Symposium
- Fachtagung material- und energieeffiziente Bauwerke

  Programm/Broschüre         Download Vorträge               Veranstalter/Partner


Insgesamt über 150 Teilnehmende sind dieser Einladung gefolgt. Auf dem zweitägigen Programm standen interdisziplinäre Vorträge von 26 Referentinnen und Referenten aus Deutschland, Österreich, den Niederlanden und der Schweiz. Sie informierten über aktuelle Entwicklungen in der Bionik, dem nachhaltigen Bauen, neuen Materialien und Bauweisen.
